壓水堆核電廠的組成
壓水堆核電廠的組成通?？梢苑譃槿蟛糠郑浩湟?，把一回路系統及其輔助系統、安全 設施及廠房等稱為核島(nuclear island);其二，把以汽輪發電機組為核心的二回路輔助系 統及廠房稱為常規島(conventional island);其三，電氣系統和設備(發電機及其輔助系統、 電源系統等)。圖1-2為壓水堆核電廠主要廠房。

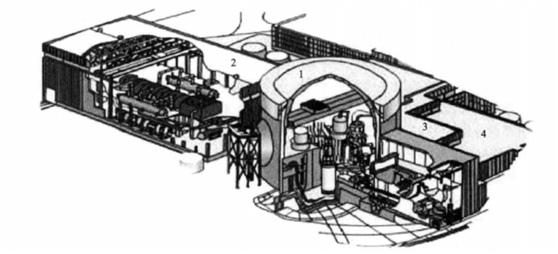

圖1-2壓水堆核電廠主要廠房 1 一安全殼；2-汽輪發動機廠房；3-燃料操作廠房；4一輔助設備廠房核島由以下幾部分組成：
(1)反應堆冷卻劑系統；
(2)核島輔助系統，如化學和容積控制系統、余熱排出系統等；(3)專設安全設施系統，如安注系統、安全殼噴淋系統等；(4)與安全殼相關的通風系統，如安全殼換氣通風系統等；(5)三廢系統，如廢液處理系統等；(6)其他系統。
反應堆冷卻劑系統又稱核島蒸汽供應系統(NSSS系統)，位于安全殼內，如圖1-3為 安全殼內縱剖面圖。
壓水堆核電廠的常規島包括與常規火力發電廠相似的系統及設備，主要有：
(1)蒸汽系統，如主蒸汽系統、汽水分離再熱系統等；(2)給水系統，如凝結水系統、除氧器系統等；(3)汽機及其輔助系統；(4)外圍系統。

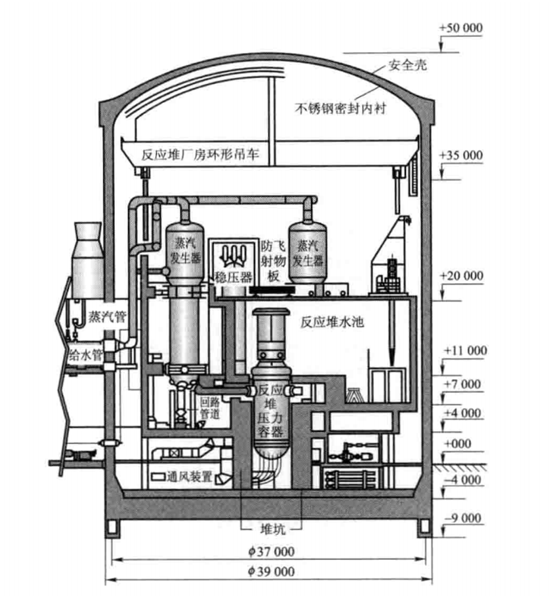

圖1-3安全殼內縱剖面圖
反應堆結構
反應堆是產生、維持和控制鏈?zhǔn)胶肆炎兎磻?yīng)的裝置，它以一定功率釋放出能量，并由冷卻劑導出，再通過蒸汽發生器將堆芯產生的熱量傳給蒸汽發生器二次側給水，產生蒸汽，驅動汽輪發電機發電。
大亞灣核電站反應堆的堆型是壓水堆，其位于安全殼的中央，常用加壓輕水作為慢化劑和冷卻劑。圖1-4是壓水堆本體（圖中缺堆芯下柵格板）。它可分為四部分：反應堆堆芯，堆內構件，反應堆壓力容器、頂蓋和控制棒驅動機構。
除了在機械強度、剛度、加工精度和耐腐蝕等方面滿足比一般機械設備更高的要求外，反應堆結構部件還要滿足核性能和抗輻射方面的要求。結構材料在反應堆內受到核裂變放出的髙能量7射線和各種能量的中子轟擊后，材料性能發生變化，同時還帶有很強的放射性。因此，在設計、制造、安裝和在役檢查的各個階段中，都要對反應堆的主要部件進行嚴格的質量控制，以保證反應堆安全可靠地運行。
反應堆堆芯是反應堆的核心部件，核燃料在堆芯內實現核裂變反應，釋放出核能，同時將核能轉變成熱能，因而它是一個高溫?zé)嵩春蛷娸椛湓础?/div>
堆芯組成和換料策略如圖1-5所示，堆芯由157個尺寸相同、截面為正方形的燃料組件排列而成，其當量直徑為304 cm。核電站堆芯首次裝料時，有三種不同富集度（即235U在鈾中所占的份額，又稱濃縮度）的燃料組件，分別是1.8%，2. 4%和3.1%。因堆芯沿徑向中子注量率的分布是中間髙、外側低，為了提高堆芯平均功率密度和充分利用核燃料，采取按富集度不同分區裝料和局部倒料的燃料循環方式，即堆芯的四周由52個富集度為3. 1%的燃料 組件組成第3區，內區則混合交錯布置52個富集 度為2.4%和53個富集度為1. 8%的燃料組件組成 第2區和第1區。換料時卸出第1區的乏燃料組 件，外圍的組件向內部區域倒換，新加人的燃料 組件放在第3區（最外圍）。采用這樣的燃料分布 方式可以展平堆芯功率，獲得較高的燃耗深度， 提高核燃料的利用率。每年更換約1/3的燃料組 件（更換組件的具體數目要根據本年度發電計劃及上一循環燃耗情況而定），稱為一個燃料循環。
從第二個循環開始，新裝入的燃料組件的富集度為3. 25%。髙于首次裝料，這是因為運行一段時間后堆芯內積累了一些吸收中子的裂變產物，需要增加正反應性儲備。根據燃料組件在堆芯中的不同位置，在其中分別放置了控制棒組件、可燃毒物組件、中子源組件和阻力塞組件。
